气弹簧-S0BG“25Nm”
暂无 下一产品
产品介绍 / Product introduction
气动弹簧式平衡臂需要组装在一个支柱支撑的工作台上,并且标配有一个夹持工具的夹 头,可以任何锁定理想高度。这种臂是通过旋转控制旋钮来改变平衡力,这个控制旋钮安装在可移动的平衡组件应用点“吊杆-臂”铰链连接的主要部分上面。随着 一直使用的铰链式平衡臂,TSA提供其自身解决组装连接上问题的方法,如由于错误定位引起的过度浪费,抵消了由于工具助手引起的扭矩反冲力和工具的重量而 限制了使用,更多的应用,请咨询我们的技术办公室。

尺寸“0”

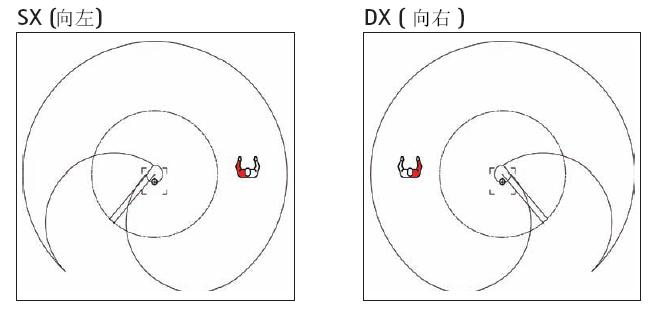

T“0”气动平衡臂可运作于有限的领域并可随处安装。该臂的结构是完全焊接在着色的电镀铝上的。其配置允许在半径为800mm的范围上运作并可360 °旋 转 。其主要特点就是一个借助小工具的多重应用的多功能物体。


工具助手T“0”是最新的设计,其可移动的接合处是自润滑轴套而不需要特别保养。
运行标准组装的这种臂,易于移动,可迅速达成各种钻孔点。 图2显示的该柱高度是作为参 考的指示。该臂提供一个夹紧 工具(见图2 )需要特殊应用的请咨询我们的技术办公室

S0BG系列气弹簧式平衡臂可抵消来自气动螺丝刀,电动螺丝刀,钻,攻丝,或者其他系统工作时所产生的扭矩反冲力25Nm,操作方便,免维护,使用寿命长,可以大大降低操作工人的劳动强度及损害。


型号

吊杆长
度mm

臂长度
mm

弹力
N
最小承
载重量
Kg
最大承
载重量
Kg
扭矩反冲力限值
Nm
有效垂
直冲程
Mm
S0BG110200000
400
350
200
1.2
2.8
25
440
D0BG110200000
400
350
200
1.2
2.8
25
440
S0BG110300000
400
350
300
2.5
5.0
25
440
D0BG110300000
400
350
300
2.5
5.0
25
440
S0BG110400000
400
350
400
3.2
6.4
25
440
D0BG110400000
400
350
400
3.2
6.4
25
440
S0BG110600000
400
350
600
5.0
10.0
25
440
D0BG110600000
400
350
600
5.0
10.0
25
440

可选说明:
工作台固定装置(标准)                      S0BG…../D0BG….
墙壁固定装置                               S0FG…../D0FG…..
这种臂标配一个工具固定夹头。                从Φ20至Φ45
购买时附上工具的明确尺寸

相关下载 / Download
产品手册: 点击下载
